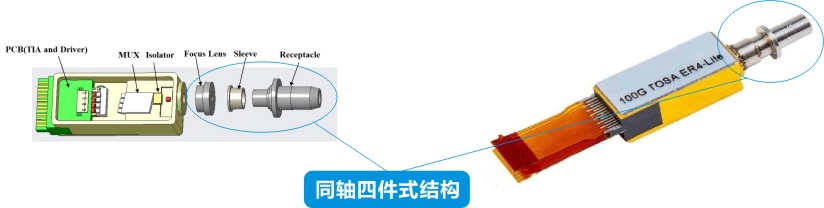

| 設備功能：用于100G LR4中激光器組件（BOX）,調節環（Sleeve）,匯聚透鏡（Lens）和適配器（Receptacle）四件部件的聯合耦合焊接。 |
| 技術特點： |
| ?BOX,Sleeve,Lens和Receptacle同時九維（6+3）全自由度耦合 |
| ?通過光功率差異最小為目標函數的快速反饋控制耦合算法自動進行Receptacle和Focus Lens聯和功率搜索和均衡 |
| ?可退讓主動調角夾具可實現超過0.1°的角度貼平 |
| ?支持弱光（無準直鏡）耦合與功率均衡 |
| ?可二次編輯的流程，通過中文編輯軟件，可以自定義耦合焊接流程，同時支持MES等數據庫上傳耦合數據 |
| ?保偏耦合：可以實現保偏光纖的消光比耦合，適用于相干光模塊 |

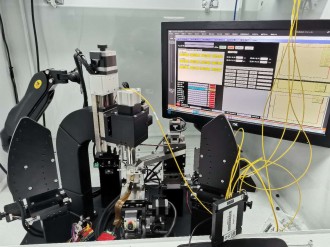

| 設備參數 | 設備型號 | HS-LW4N-XX |
| 運動軸數 | 16軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.3-0.7MPa |
| 設備重量 | 250kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
| 系統組成 | 對準系統 | 6 自由度耦合運動系統+上/下夾具+大旋轉平臺+3自由度透鏡耦合 |
| 焊槍安裝調整架 | 每個安裝調整架為一個手動平臺與兩個電動平臺的組合；激光出射頭分布3 向 120 度，0-35 度每5度可調 |
| 儀器、儀表 | 多通道驅動電流源、四通道功率計、TEC制冷模塊（選配）、YAG焊機（選配）、消光比測試儀（選配） |
| 控制系統 | 工控機；控制箱 |
| 夾頭、焊槍連接件等 | 配套 |
| 加電形式 | FPC夾具、探針板、電極多形式可選 |
|
| 主要運動平臺參數 | 耦合系統 | X-Y軸（耦合軸） | TX-Y軸 | Z軸（光出射方向） | 焊槍平臺 |
| 行程 | 20mm | >5° | 50mm | 30mm |
重復定位精度
（耦合區域） | ±0.1um | ±0.003° | ±0.5um | ±1um |
| 驅動方式 | 步進閉環 （選配 0.1um光柵尺） | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
