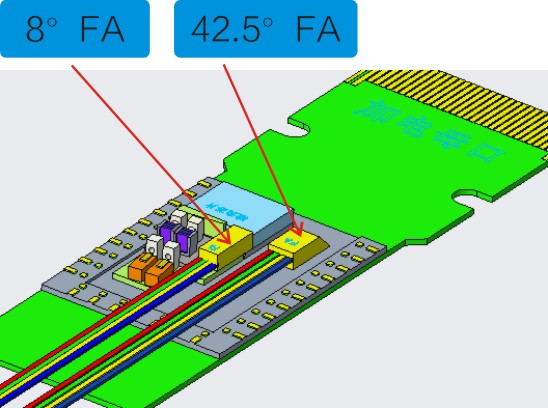

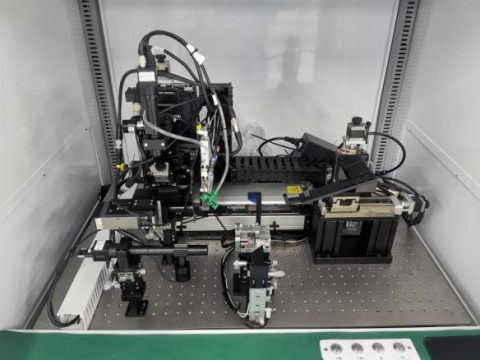

| 設備功能：實現硅光芯片發射端8°FA近距耦合和RX端42.5°FA的先后耦合，可以自動化完成光功率搜索，自動化實現多通道功率均衡，并完成點膠及UV固化。 |
| 技術特點： |
| ?MPO接頭自動拾取跟隨耦合，避免光纖牽扯。 |
| ?便捷的上下料操作方式，可以簡單快速實現FA和PCB的上下料。 |
| ?一次上料過程，可以支持TX端和RX端FA（或者Lens）的先后耦合，無需要更換夾爪和重新重新上物料。 |

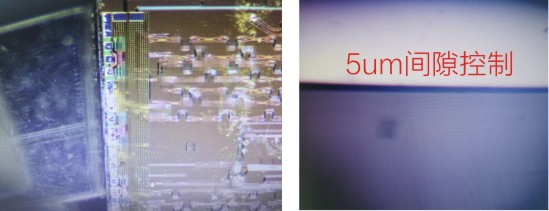

| ?可采用壓力傳感器檢測FA和硅光芯片的接觸（小于10g力），實現芯片和FA間距微米級精度控制。 |
| ?設備主要采用直線電機驅動，閉環精度25nm，具備高速高精度特點。 |
| ?采用力反饋高精度電動吸夾一體夾爪，可以實現FA的高精度穩定夾持。 |
| 設備參數 | 設備型號 | HS-FACP-XX |
| 運動軸數 | 10軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa真空 |
| 設備重量 | 450kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
| 系統組成 | 對準系統 | 6自由度耦合系統 |
| 電源 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-30V/0-3A
控制方式：程控 |
| 光功率計 | 通道數：1-8通道 量程：-50-10dbm
分辨率：0.025dBm |
| 光源 | 波長850nm或指定 通道數：1-8 輸出功率：>0.5mW |
| UV固化 | 波長：365nm 照射頭數：2 |
| 點膠機 | 氣動點膠機 |
| 點膠系統 | 獨立3自由度點膠平臺 |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y-Z軸 | 點膠XYZ |
| 行程 | 230 | 70 | >30 |
重復定位精度
（耦合區域） | ±0.1um | ±1um |
| 驅動方式 | 直線電機光柵尺閉環驅動 | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
