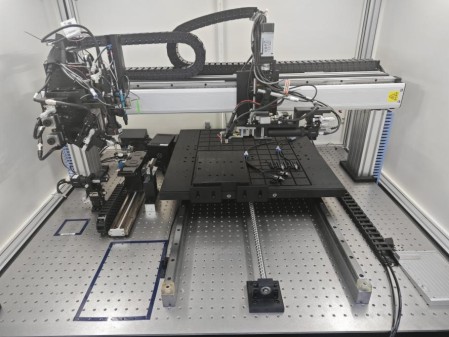

| 設備功能：實現對FAC的自動化拾取、姿態識別、光斑耦合、點膠及UV固化，設備具備米級的運動行程和納米級耦合能力。 |
| 技術特點： |
| ?繼承自標準FAC：膠量監測、膠針自動校準、加電/固化。分離復用視覺、電動夾持、料盒定位、料盒上料等。 |

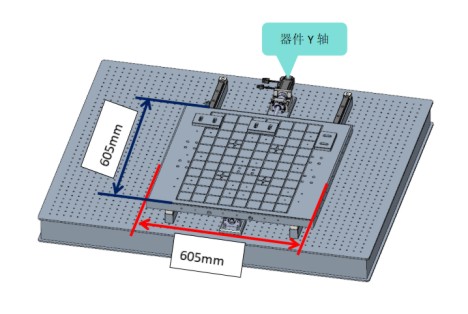

| ?大型程、大底座：兼容50*50cm尺寸范圍內器件。 |
| ?大行程高精度高速耦合軸：耦合XZ直線軸定位能力最高50nm，行程大于500mm.速度最快250mm/s。 |
| ?支持直流及脈沖電源。 |
| ?光斑圖像采集系統支持高頻脈 。 |
| 設備參數 | 設備型號 | HS-FACL-XX |
| 運動軸數 | 10軸 |
| 電源 | AC 220V 50/60Hz 1000W兩相電 |
| 氣壓源 | 0.3-0.7MPa |
| 設備重量 | 450kg |
| 設備尺寸（不含信號燈） | 1500*1300*1900（寬-深-高，單位mm） |
|

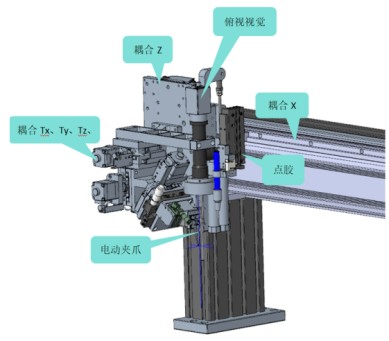

| 系統組成 | 耦合系統 | 2維高精度直線電機+1維步進電機+3維角度滑臺 |
| 夾持系統 | 電動夾爪，0-500g夾持力可調（步長5g） |
| 加電系統 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-30V/0-10A
控制方式：程控 |
| UV固化 | 波長：365nm 照射頭數：2
光強：≥1000mw/cm2 |
| 點膠機 | 高精度點膠機，最小點膠量0.1uL |
| 視覺系統 | 側試視覺、俯視視覺、光斑監測系統 |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y軸 | Z軸 | θX | θY | θZ |
| 行程 | 700 | 70 | 30 | ±5° | ±4° | ±4° |
重復定位精度
（耦合區域） | ±0.1um | ±0.3um | 0.005° |
| 驅動方式 | 直線電機驅動光柵尺閉環反饋 | 步進電機驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
