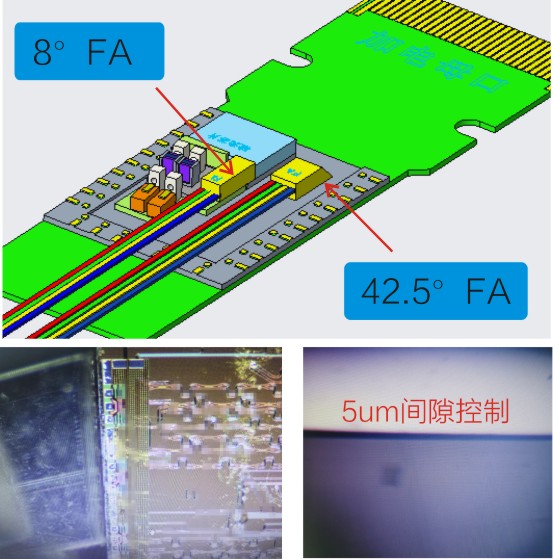

| 設備功能：實現硅光芯片發射端（TX）FA近距耦合和接收端（RX）FA的同時耦合，可以自動化完成光功率搜索，自動化實現多通道功率均衡，并完成點膠及UV固化，比傳統FA耦合設備效率提高50%以上。 |
| 技術特點： |

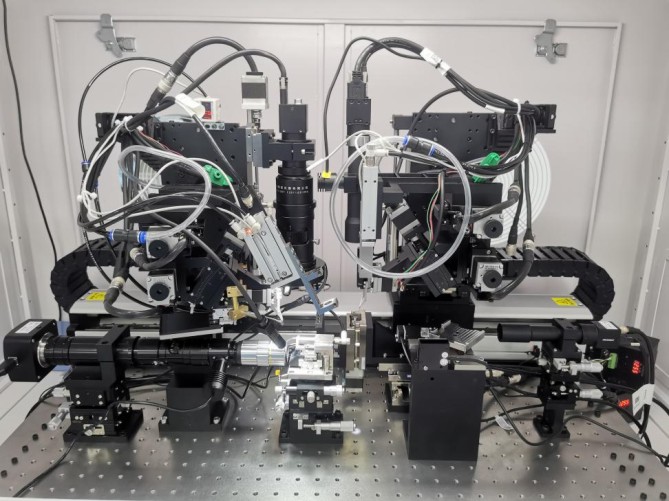

| ?雙六軸結構，實現雙FA同時耦合，并分別進行點膠UV固化，比傳統單FA耦合效率高50%以上。 |
| ?便捷的上下料操作方式，可以簡單快速實現FA和PCB的上下料。 |
| ?采用壓力傳感器檢測FA和硅光芯片的接觸（小于10g力），實現芯片和FA間距微米級精度控制。 |
| ?設備主要采用直線電機驅動，閉環精度25nm，具備高速高精度特點，滿足硅光產品的高精度耦合要求。 |
| ?采用力反饋高精度電動吸夾一體夾爪，可以實現FA的高精度穩定夾持。 |
| ?MPT接頭自動拾取跟隨耦合，避免光纖牽扯（選配）。 |
| 設備參數 | 設備型號 | HS-DFAP-XX |
| 運動軸數 | >12軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa真空 |
| 設備重量 | 450kg |
| 設備尺寸（不含信號燈） | 1500*900*1700（寬-深-高，單位mm） |
|
| 系統組成 | 對準系統 | 雙6軸（12自由度）耦合系統 |
| 上料系統 | 耦合系統一次上料，同時夾取雙Lens，并自動拾取MPT接頭 |
| 光功率計 | 通道數：1-8通道 量程：-50-10dbm
分辨率：0.025dBm |
| 激光器驅動 | 0-1A，0.1mA，或客戶指定 |
| UV固化 | 波長：365nm 照射頭數：4 光強：≥3000mw/cm |
| 點膠機 | 氣動點膠機，點膠精度<0.1uL |
| 點膠系統 | 集成在耦合運動軸上 |
|
| 主要運動平臺參數 | 耦合系統 | 雙X軸 | 雙YZ軸 |
| 行程 | >300 | 70 |
重復定位精度
（耦合區域） | ±0.1um |
| 驅動方式 | 直線電機光柵尺閉環驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
