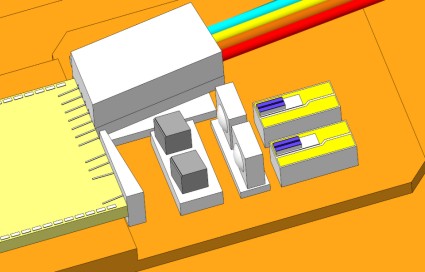

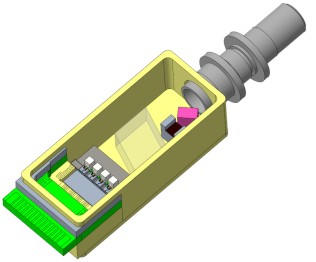

| 設備功能：用于100G及以上BOX光器件、硅光光模塊和DR光模塊的矩形微準直透鏡/匯聚透鏡的全自動耦合，可以自動完成亞毫米尺度透鏡的拾取、姿態調整、耦合、點膠及固化。具有光斑和功率多種耦合手段。 |
| 技術特點： |
| ?直線電機驅動，具有速度快（300mm/s)、精度高（25nm）的特點。 |
| ?基于光斑形位或功率的多維高精度調節，可用于各種小于1mm尺度的微透鏡耦合。 |
| ?具備芯片識別和定位功能，防止耦合過程碰撞芯片。 |

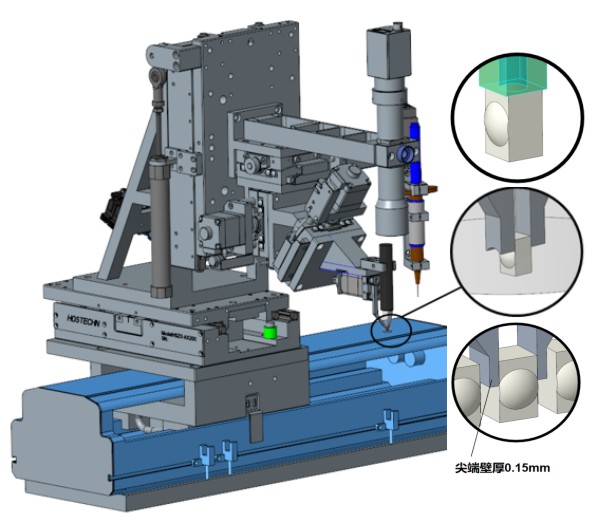

| ?耦合部分采用3維高速、高精度直線電機滑臺加3維電動角度滑臺，必要時角度滑臺可參與耦合。 |

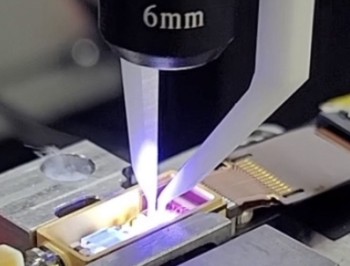

| ?高精度力反饋電動夾爪夾持，可實現微米級位移與克級的壓力控制。 |
| ?透鏡來料可以直接識別定位并拾取，避免人工倒料。 |

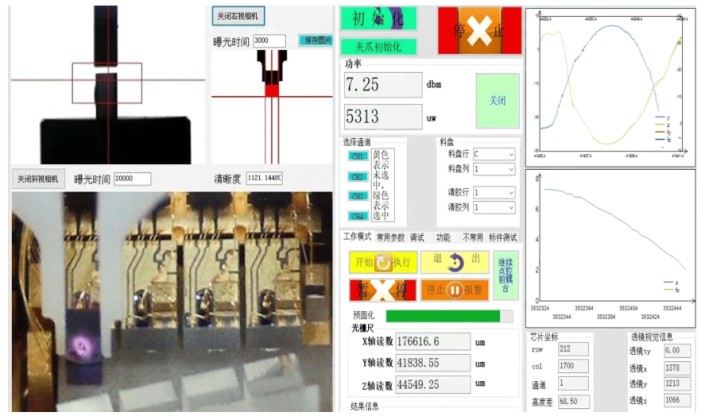

| ?智能耦合算法，最快可達2min一路耦合與固化。 |
| 設備參數 | 設備型號 | HS-MLCP-XX |
| 運動軸數 | 7軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa真空 |
| 設備重量 | 350kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
| 系統組成 | 對準系統 | 6自由度耦合系統，集成點膠運動軸 |
| 電源 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍： 0-30V/0-3A
控制方式：程控 |
| 激光器驅動 | 輸出量程：0.1mA，1A（選配） |
| TEC溫控 | 選配 |
| 光功率計 | 通道數：1-8通道 量程：-50-10dbm
分辨率：0.025dBm |
| UV固化 | 波長：365nm或指定 照射頭數：1或2 |
| 點膠機 | 氣動點膠機，點膠重復精度0.1uL |
| 光束分析儀 | 800-1700nm（選配） |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y-Z軸 | TxTyTz |
| 行程 | 230 | 70 | >5° |
重復定位精度
（耦合區域） | ±0.1um | ±0.03° |
| 驅動方式 | 直線電機光柵尺閉環驅動 | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
