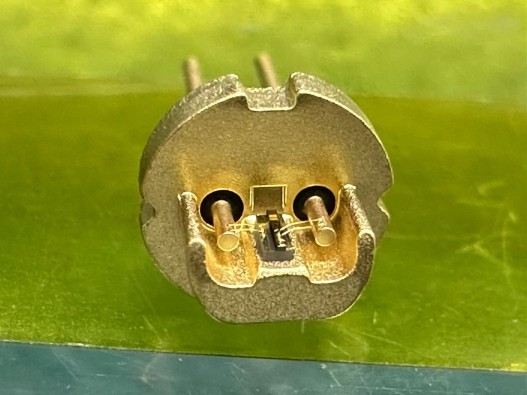

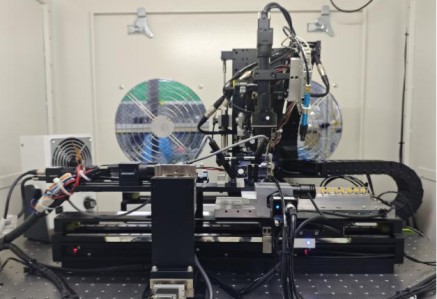

| 設備功能：實現藍光、紅光等波段TO封裝大功率激光器FAC的自動拾取、識別、耦合、點膠及UV固化。 |
| 技術特點： |
| ?高速、高精度直線電機驅動：最高250mm/s速度，100nm的耦合精度。 |
| ?智能化耦合算法：通過光斑畸形狀態對FAC各向偏離進行自動判斷與調整。 |
| ?視覺自動識別膠針位置，實現更換膠針后自動位置校準，設備帶膠量自動識別與補膠功能。 |

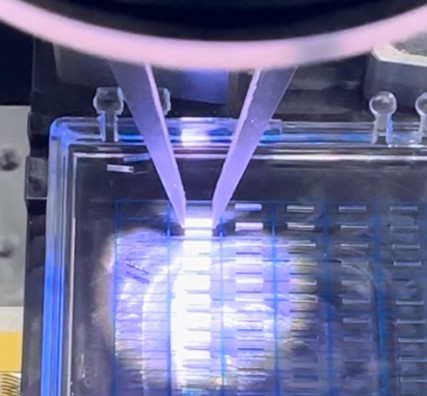

| ?便捷的FAC供料方式：支持硅膠盒、Gelpak盒等上料形式，實現FAC來料直接上機使用，無需到料。 |
?智能化FAC夾持力控制：夾持單元選用電機作為力輸出源，通過控制改變電機運行參數反饋，可在初始化時自動測試匹配出合適的FAC夾持力，可實現0-500g夾持力調整，調整精度為5g，定位精度1um 。
|
?高工作節拍和效率：高速高精度直線電機耦合軸，速度、節拍快，同時耦合軸與加電&UV軸分離，在UV固化到合適時，松夾爪，協同復用后續固化時間，整體時間約為95s左右（UV固化35s）。
|

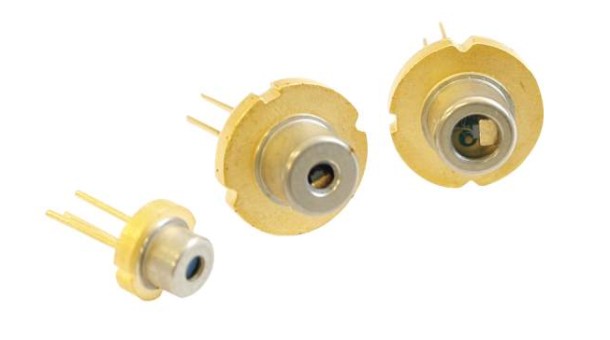

| ?適用于多種TO類型產品，TO采用料盤上料模式，一次可以上多只TO。 |
| ?支持?jǐn)?shù)據上傳中控、MES系統，支持Python二次開發。 |
| 設備參數 | 設備型號 | HS-FACB-XX |
| 運動軸數 | 9軸 |
| 電源 | AC 220V 50/60Hz 1000W兩相電 |
| 氣壓源 | 0.5-0.7MPa |
| 設備重量 | 350kg |
| 設備尺寸（不含信號燈） | 1100*900*1700（寬-深-高，單位mm） |
|
| 系統組成 | 耦合系統 | 6自由度耦合系統 |
| 夾持系統 | 電動夾爪，0-500g夾持力可調（步長5g） |
| 加電系統 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-30V/0-10A
控制方式：程控 |
| UV固化 | 波長：365nm 照射頭數：2
光強：≥1000mw/cm2 |
| 點膠機 | 高精度點膠機，最小點膠量0.1uL |
| 視覺系統 | 側試視覺、俯視視覺、光斑監測系統 |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y軸 | Z軸 | θX | θY | θZ |
| 行程 | 230 | 70 | 70 | ±5° | ±4° | ±4° |
重復定位精度
（耦合區域） | ±0.1um | 0.005° |
| 驅動方式 | 直線電機驅動光柵尺閉環反饋 | 步進電機驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
