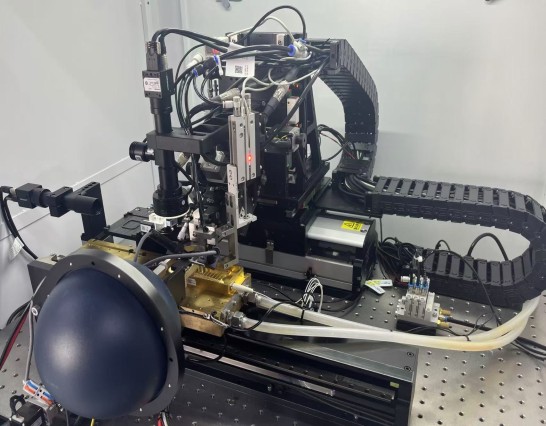

| 設備功能：實現對VBG（布拉格光柵）的自動化拾取、姿態識別、光斑耦合、點膠及UV固化。 |
| 技術特點： |
| ?高速高精度直線電機驅動：最高250mm/s速度，100nm的耦合精度。 |
| ?配備功率檢測積分球。 |
| ?配備光譜儀，最高0.05nm精度（具體精度可根據客戶要求選配）。 |
| ?高精度TEC+水冷溫控系統，最高可以實現0.05°的溫度控制精度。 |
?支持直流加電及脈沖加電耦合。
|
| ?高精度探底（1um靈敏度），保證膠層厚度一致性 。 |
| ?視覺檢測定位，保證元件排列整齊 。 |
| ?支持?jǐn)?shù)據上傳中控、MES系統，支持二次開發 。 |
| 設備參數 | 設備型號 | HS-VBGS-XXX |
| 運動軸數 | 9軸 |
| 電源 | AC 220V 50/60Hz 1000W兩相電 |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa |
| 設備重量 | 350kg |
| 設備尺寸（不含信號燈） | 1100*900*1700（寬-深-高，單位mm） |
|
| 系統組成 | 耦合系統 | 3維高精度直線電機+3維角度滑臺 |
| 夾持系統 | 真空吸嘴結構 |
| 電流源 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-36V/0-30A 控制方式：程控 |
| UV固化 | 波長：365nm 照射頭數：2
光強：≥1000mw/cm2 |
| 點膠機 | 高精度點膠機，最小點膠量：0.1uL |
| 視覺系統 | 側視視覺、俯視視覺 |
| 光譜儀 | 400-1100nm波段，0.25nm分辨率 |
| 積分球 | 6英寸積分球，30W最大輸入功率 |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y軸 | Z軸 | θX | θY | θZ |
| 行程 | 230 | 70 | 70 | ±5° | ±4° | ±4° |
重復定位精度
（耦合區域） | ±0.1um | ±0.005° |
| 驅動方式 | 直線電機驅動光柵尺閉環反饋 | 步進電機驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
