| 設備功能：用于光器件中底精度光學、電學元件（隔離器、MUX、棱鏡等）的拾取、視覺定位、點膠及固化。 |
| 技術特點： |

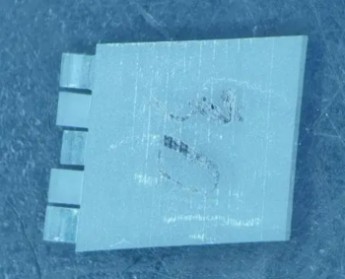

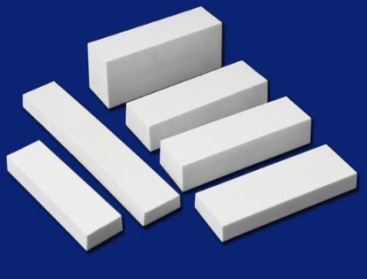

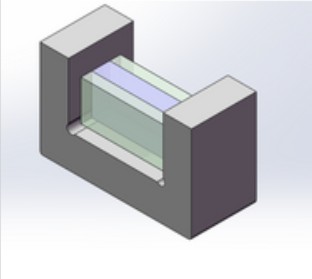

| ?適用于多種光學、電學元件，包括：隔離器、MUX、棱鏡、COS等，最多支持5個以上光學/電學元件的拾取。 |
| ?具有自動吸嘴更換功能，可以支持5個以上的不同種類的吸嘴，在一個工藝循環中可以實現多種光學元件的貼裝。 |
| ?采用高倍機器視覺定位，可以實現被貼裝產品與貼裝產品的高效貼裝，綜合重復貼裝精度優于±50um/0.1°。 |
| ?成本底、效率高，支持UV膠水點膠和UV固化。 |
| ?設備采用直線電機驅動，最高400mm/s貼裝速度。 |
| 設備參數 | 設備型號 | HS-MODB-XX |
| 運動軸數 | 7軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa真空 |
| 設備重量 | 350kg |
| 設備尺寸（不含信號燈） | 1100*900*1700（寬-深-高，單位mm） |
|
| 系統組成 | 貼裝點膠系統 | 6自由度貼裝系統，集成點膠運動軸 |
| 電源 | 電壓/電流分辨率：1mV/1mA，程控 |
| UV固化 | 波長：365nm 照射頭數：1或2 |
| 點膠機 | 氣動點膠機，點膠重復精度，0.1uL |
| 吸嘴模塊 | 多種吸嘴結構，自動吸嘴切換功能 |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y-Z軸 | Tx/Ty/Tz |
| 行程 | >230 | 70 | >5° |
重復定位精度
（耦合區域） | ±0.1um | ±0.03° |
| 驅動方式 | 直線電機驅動光柵尺閉環反饋 | 步進電機驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
