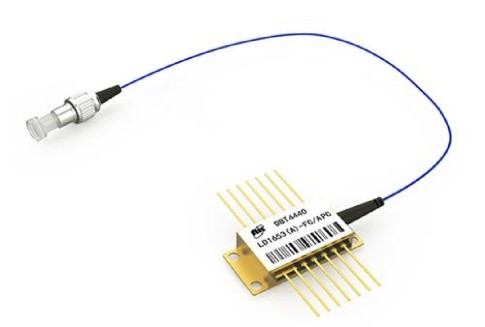

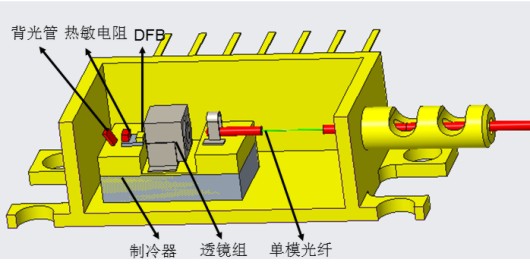

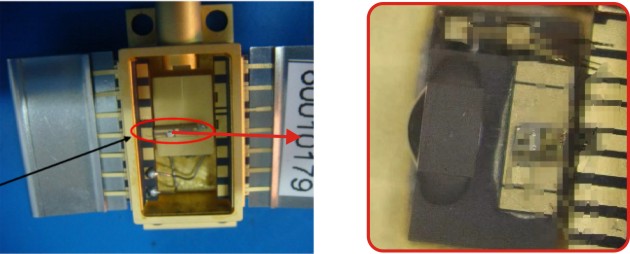

| 設備功能：用于14Pin等蝶形激光器中金屬化光纖和透鏡的聯合耦合，采用雙6維耦合臺，配合多自由度可調焊接機構實現透鏡-光纖的多自由度耦合，支持YAG激光焊接和UV固化兩種工藝，同時支持尾管焊接自動電阻加熱能力。 |
| 技術特點： |
| ?支持透鏡光纖同時六維耦合焊接/膠粘，支持尾管焊接。 |
| ?蝶形Lens耦合采用自研的直線電機模組，速度快、精度高。 |
| ?自動拾取透鏡，自動進行點膠和UV固化，效率高。 |
| ?光纖夾具采用兩級旋轉，既可以實現大范圍角度調節，又可實現耦合狀態實時微調。 |
| ?光纖采用夾爪夾持，夾持/松開速度可調，松開間距可調，夾持力可調，有效的避免了損傷光纖，夾持穩定。 |
| ?透鏡采用吸夾一體夾具，具備定位精度高穩定可靠特點。 |
| 設備參數 | 設備型號 | HS-LWFL-XX |
| 運動軸數 | 大于18軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa真空 |
| 設備重量 | 350kg |
| 設備尺寸（不含信號燈） | 1500*950*1600（寬-深-高，單位mm） |
|

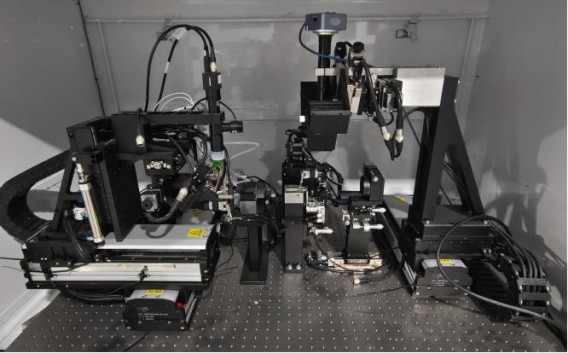

| 系統組成 | 對準系統 | 雙6軸耦合運動系統+上/下夾具+器件旋轉平臺（根據需要選配） |
| 焊槍安裝調整架 | 每組調整架為1個手動平臺與4個電動平臺的組合，其中x/z向的2個電動平臺2個調整架共用,激光出射頭 2 向 （前后對稱分布）,15-30度范圍內可調 |
| 儀器、儀表 | 光功率計；驅動電源；光纖端面觀察儀；尾管焊接電源；TEC溫控等 |
| 控制系統 | 工控機；控制箱 |
| 夾頭、焊槍連接件等 | 配套 |
|
| 主要運動平臺參數 | 耦合系統 | 光纖耦合Y-Z-X | 透鏡耦合Y-Z-X | 焊槍平臺 |
| 行程 | >50mm | >50mm | 30mm |
重復定位精度
（耦合區域） | ±0.1um | ±0.1um | ±1um |
| 驅動方式 | 直線電機光柵尺閉環驅動 | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
