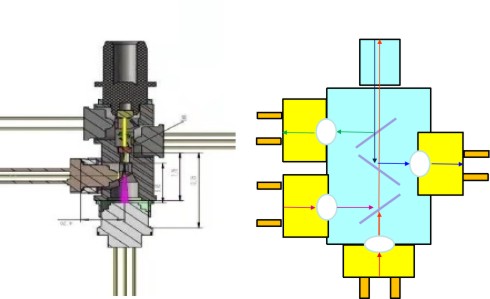

| 設備功能：用于萬兆網絡中OLT或者OUN的ComboPON 1577和1490雙發射端器件耦合。 |
| 技術特點： |
| ?支持1577和1490的TO倒裝耦合，具備確定TO轉角能力。 |
| ?智能搜索算法加持，單個TO的耦合焊接時間40S左右。 |
| ?方便的加持方式，支持多種形式的器件結構。 |
| ?可退讓主動調角夾具，可實現超過0.1°的角度貼平；同時可以選配機械貼平耦合，具備效率高的優勢。 |
| ?內外立柱兩個方案可供客戶選擇，方案更加靈活。 |
| ?可二次編輯的流程，通過中文編輯軟件，可以自定義耦合焊接流程，同時支持MES等數據庫上傳耦合數據。 |
| 設備參數 | 設備型號 | HS-LWCP-XX |
| 運動軸數 | 13軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.3-0.7MPa |
| 設備重量 | 250kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|

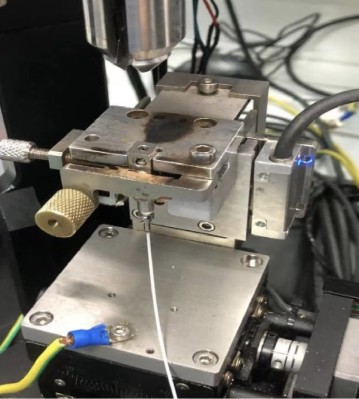

| 系統組成 | 對準系統 | 6 自由度耦合運動系統+上/下夾具+大旋轉平臺 |
| 焊槍安裝調整架 | 每個安裝調整架為一個手動平臺與兩個電動平臺的組合；激光出射頭分布3 向 120 度，0-35 度每5度可調 |
| 儀器、儀表 | 驅動電源、單通道功率計、TEC制冷模塊（選配）、YAG焊機（選配） |
| 控制系統 | 工控機；控制箱 |
| 夾頭、焊槍連接件等 | 配套 |
|
| 主要運動平臺參數 | 耦合系統 | X-Y軸 （耦合軸） | TX-Y軸 | Z軸 （光出射方向） | 焊槍平臺 |
| 行程 | 20mm | >5° | 50mm | 30mm |
重復定位精度
（耦合區域） | ±0.3um | ±0.003° | ±0.5um | ±1um |
| 驅動方式 | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
