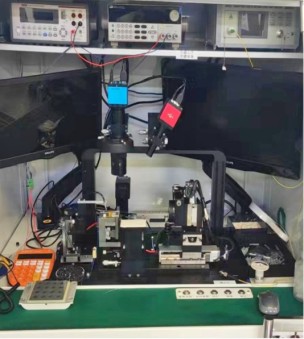

| 設備功能：用于蝶形探測器中金屬化光纖耦合及焊接，適用于PIN-FET探測器耦合，光纖具有繞軸旋轉的功能，采用電阻尾管焊加熱機構。 |
| 技術特點： |
| ?具備光纖旋轉夾具，可以調整光纖角度。 |
| ?可實現光纖多自由度對準、尾管焊接。 |
| ?采用機器視覺與電子顯微鏡同步監測，耦合全程能夠?qū)崟r定位和調整光纖。 |
| ?夾具夾持穩定，適用于不同規格型號的器件。 |
| ?耦合中可以實現響應電流和回?fù)p的同時監控。 |
| ?器件型號參數一鍵保存與調用，同時耦合數據可以上傳數據庫。 |
| 設備參數 | 設備型號 | HS-LWPF-XX |
| 運動軸數 | 4軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.3-0.7MPa |
| 設備重量 | 250kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
| 系統組成 | 對準系統 | 3自由度耦合運動系統+上/下夾具+光纖旋轉平臺 |
| 儀器、儀表 | 光電流檢測表+尾管焊電流源+回?fù)p儀+光源 |
| 控制系統 | 工控機；控制箱 |
| 夾頭 | 配套 |
|
| 主要運動平臺參數 | 耦合系統 | X-Z（耦合單元） | X（光出射方向） |
| 行程 | 20mm | 50mm |
重復定位精度
（耦合區域） | ±0.1um | ±0.5um |
| 驅動方式 | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
