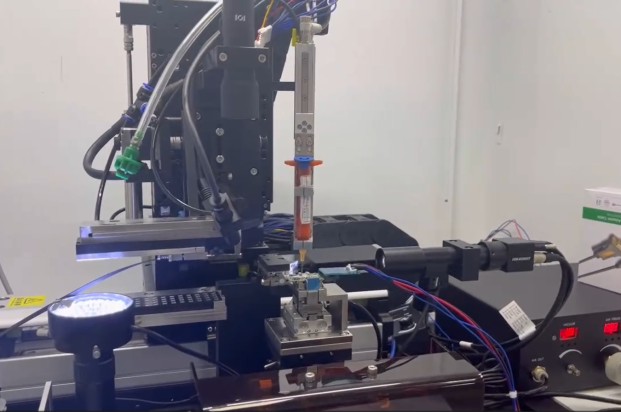

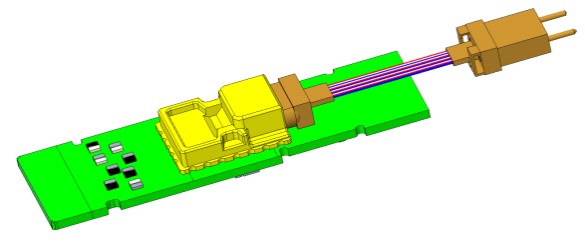

| 設備功能：用于生產40-800G多通道COB光模塊，自動實現耦合、點膠及UV固化。 |
| 技術特點： |
| ?直線電機驅動，具有速度快（300mm/s)、精度高（100nm）的特點。 |
| ?多通道COB自動耦合機采用直線電機驅動，具有全自動耦合、點膠、固化的功能。 |
| ?高效生產效率，器件耦合時間不超過120s（依據通道數決定）。 |

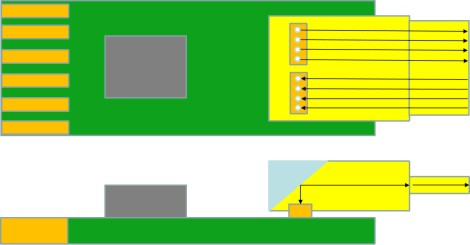

| ?多機器視覺定位，可實現多達16路光通道耦合，可以實時監控Lens與芯片的安全距離。 |
| ?高精度壓力傳感器，可以實現Lens與PCB板接觸檢測。 |
| ?支持單模、多模產品耦合。 |
| ?支持接收端和發射端耦合。 |
| ?一次上料過程，可以支持TX端和RX端Lens的先后耦合，無需更換夾爪和重新上物料。 |
| 設備參數 | 設備型號 | HS-MCOB-XX |
| 運動軸數 | 4或7軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa真空 |
| 設備重量 | 250kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
|
|
| 系統組成 | 耦合系統 | 4自由度耦合系統 |
| 電源 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-30V/0-3A 控制方式：程控 |
| 光功率計 | 通道數：1-8通道 量程：-50-10dbm
分辨率：0.025dBm |
| 光源 | 波長：850nm或指定 通道數：1-8
輸出功率：>0.5mW |
| UV固化 | 波長：365nm或指定 照射頭數：2 |
| 點膠機 | 氣動點膠機 |
| 點膠系統 | 集成在耦合系統或者獨立3自由度點膠（選配） |
|
|
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y-Z軸（耦合軸） | TZ | XYZ點膠平臺 |
| 行程 | 230 | 70 | >5° | >30mm |
重復定位精度
（耦合區域） | ±0.1um | ±0.003° | ±1um |
| 驅動方式 | 直線電機閉環控制 | 步進電機驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
