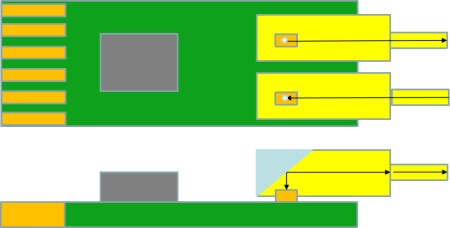

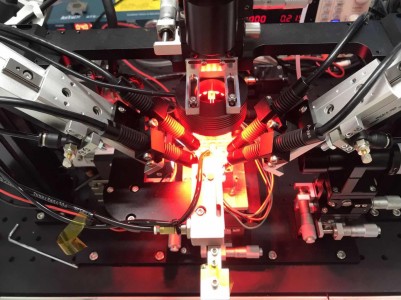

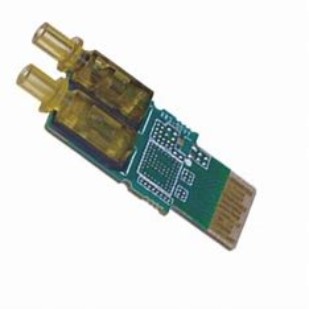

| 設備功能：用于生產10G或25G單收單發COB模塊，具備雙Lens同時耦合的能力。 |
| 技術特點： |
| ?具有收發同時三維耦合能力，具有效率高（ 500pcs每人每班）操作方便等特點。 |
| ?采用固定式陶瓷插芯結構，Lens通過導向機構，輕輕一推即可安裝完成，省去插拔光纖過程。 |
| ?下夾具采用壓力傳感器，可以更好的判定Lens與PCB的間距。 |
| ?可選配機器視覺定位，彌補器件本身的誤差，避免耦合過程碰撞芯片。 |
| ?5個UV燈同時固化膠水，具有效率高，均衡性好的特點。 |
| ?支持單工位/雙工位靈活布局。 |
| ?可選配視覺定位機構和角位移臺，可以實現Lens水平角度精確識別和調整（±0.1°）。 |
| 設備參數 | 設備型號 | HS-SCOB-XX |
| 運動軸數 | 9軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.3-0.7MPa |
| 設備重量 | 250kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
| 系統組成 | 耦合系統 | 兩套3自由度耦合運動系統+Lens夾具+PCB夾具 |
| 點膠系統 | 3自由度點膠滑臺 |
| 電源 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-30V/0-3A 控制方式：程控 |
| 光功率計 | 通道數：1 量程：-50-5dbm 分辨率：0.025dBm |
| 光源 | 波長：850nm 通道數：1 輸出功率：>0.5mW |
| UV固化 | 波長：365nm或指定 照射頭數：≥4 |
| 點膠機 | 氣動點膠機 |
|
| 主要運動平臺參數 | 耦合系統 | 雙XYZ（耦合單元） | XYZ點膠平臺 |
| 行程 | 20mm | 30mm |
重復定位精度
（耦合區域） | ±0.5um | ±1um |
| 驅動方式 | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
