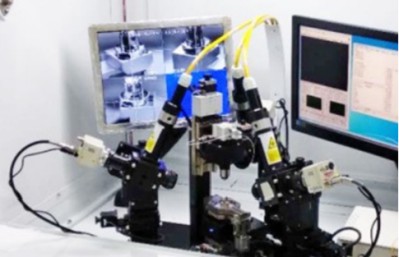

| 設備功能：改系統包含2臺設備，一臺實現光纖和MUX的光斑耦合焊接，另一臺實現光纖-MUX組件與激光器組件的功率耦合焊接，適用于200G以上高速光器件耦合。 |
| 技術特點： |
| ?針對光通信4*25G、4*50G、8*50G等TOSA中光纖與復用/解復用器件的自動化耦合封裝。 |
| ?多路激光器自動耦合封裝設備實現了多路激光器組件與MUX/DEMUX的自動化耦合封裝。 |
| ?具備芯片識別和定位功能，防止耦合過程碰撞芯片。 |
| ?提供可二次開發的操作軟件。 |
| 設備參數 | 設備型號 | HS-BMUX-XX |
| 運動軸數 | 8/10軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.3-0.7MPa |
| 設備重量 | 250kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
| 系統組成 | 對準系統 | 3自由度耦合運動系統，XYZ線性三維 |
| 焊接系統 | 每個安裝調整架為一個手動平臺與兩個電動平臺的組合；激光出射頭分布3向120度或者2向，180度，0-35 度每5度可調 |
| 電源 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-30V/0-3A 控制方式：程控 |
| 光源 | 選配，多波長光源，>0.5mW |

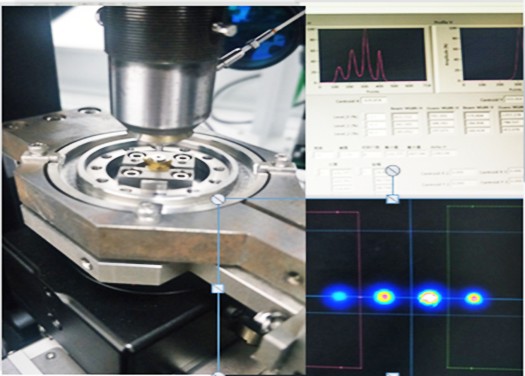

| 光束分析儀 | 多光斑檢測能力光束分析儀 |
| 焊接機 | YAG焊接機，選配 |
| 夾具 | 上下夾具配套 |
|
要主運動平臺參數
| 耦合系統 | XYZ（耦合單元） | XYZ焊接平臺 |
| 行程 | 20mm | 30mm |
重復定位精度
（耦合區域） | ±0.3um | ±1um |
| 驅動方式 | 步進驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
