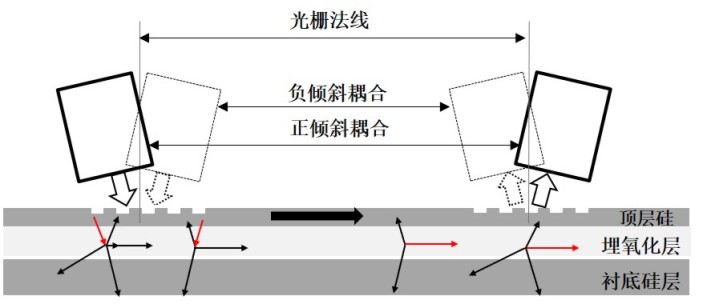

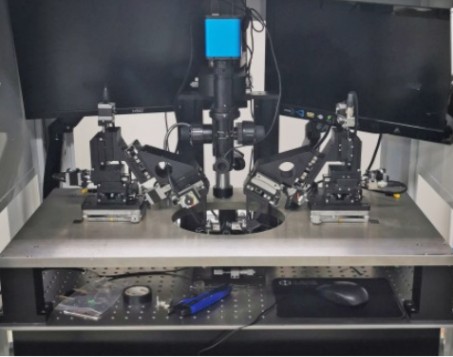

| 設備功能：實現對硅光芯片（探測器，調制器等）的光學耦合，并對其性能進行測試。具有雙6維電動耦合軸，可以實現保偏光纖與光柵的耦合。 |
| 技術特點： |

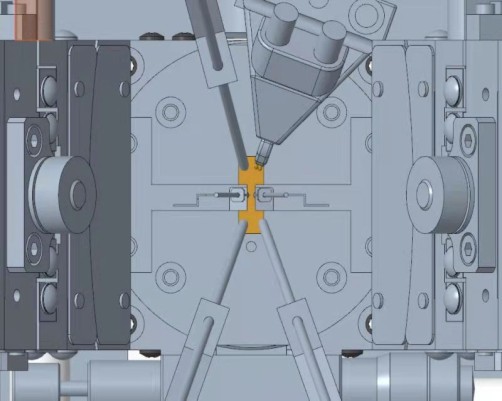

| ?雙6自由度光纖耦合系統，支持單模光纖和透鏡光纖耦合。 |

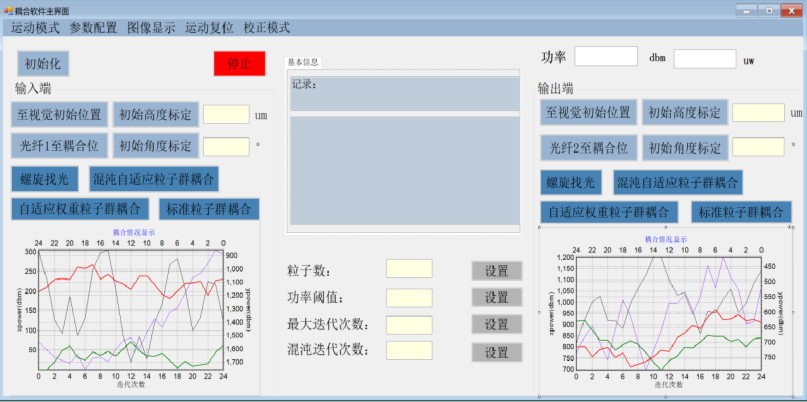

| ?智能耦合算法和高倍顯微鏡結合，實現粗搜索和精搜索。 |
| ?高精度高度傳感器，可以實現光纖和芯片精確定位。 |
| ?支持?jǐn)?shù)據上傳中控、mes系統。 |
?軟件靈活，多種工作模式（返修、連續、復測）可選。
|
| 設備參數 | 設備型號 | HS-SCTS-XX |
| 運動軸數 | 12軸 |
| 電源 | AC 220V |
| 氣壓源 | 0.3-0.7MPa壓縮空氣 |
| 設備重量 | 250kg |
| 設備尺寸（不含信號燈） | 1000*950*1600（寬-深-高，單位mm） |
|
| 系統組成 | 對準系統 | 雙6軸（12自由度）耦合系統 |
| 測試系統 | 根據實際情況配備響應的儀表，包括不限于：源表、光源、回?fù)p儀、功率計等 |
|
| 主要運動平臺參數 | 耦合系統 | XYZ | Tx/Ty/Tz |
| 行程 | >20 | >5° |
重復定位精度
（耦合區域） | ±0.1um | ±0.003° |
| 驅動方式 | 步進電機驅動光柵尺閉環反饋 | 步進電機驅動 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
