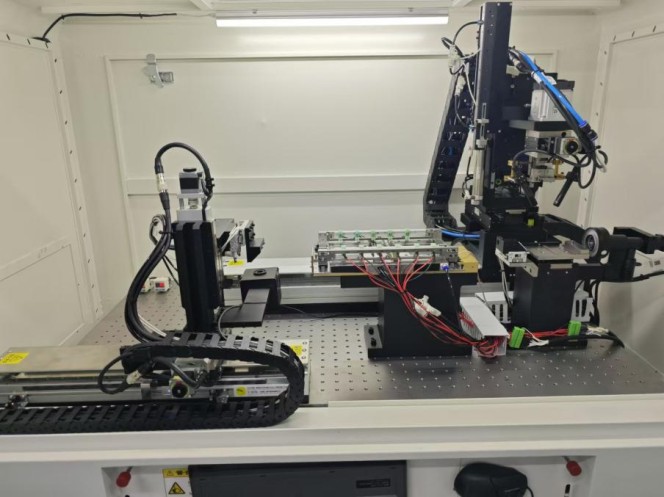

| 設備功能：實現對大功率PBS合束器，大反光鏡等的自動化拾取、識別、光斑耦合、點膠及UV固化。 |
| 技術特點： |
| ?耦合部分采用3維高速、高精度直線電機滑臺，運動速度可達300mm/s，重復定位精度可達±0.2um。 |
| ?角度旋轉軸重復定位精度為±0.005°。 |
| ?為實現光路位置精確耦合，采用高斯擬合算法得到精準的光斑中心位置，引導實現光路耦合，實驗表明擬合精度可以達到微米級，耦合精度可以控制在0.05°以內。 |
| ?同時支持反向通光聚焦鏡-反光棱鏡-PBS同時耦合工藝。 |
| ?料盤可放置多個工件，實現全自動生產，生產效率高。 |
| 設備參數 | 設備型號 | HS-PBSR-XXX |
| 運動軸數 | 9軸 |
| 電源 | AC 220V 50/60Hz 1000W兩相電 |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa |
| 設備重量 | 450kg |
| 設備尺寸（不含信號燈） | 1500*900*1700（寬-深-高，單位mm） |
|
| 系統組成 | 耦合系統 | 3維高精度直線電機+2維角度滑臺 |
| 夾持系統 | 真空吸附 |
| UV固化 | 波長：365nm 照射頭數：2
光強：≥1000mw/cm2 |
| 點膠機 | 氣動點膠機，點膠重復精度：±0.01% |
| 視覺系統 | 側視視覺檢測光斑 |
| 光斑分析儀（選配） | 狹縫式光束分析儀，覆蓋400-2700nm |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y軸 | Z軸 | θY | θZ |
| 行程 | 630 | 70 | 70 | ±4° | ±180° |
重復定位精度
（耦合區域） | ±0.1um | ±0.005° | ±0.01° |
| 驅動方式 | 直線電機驅動光柵尺閉環反饋 | 步進電機 | 伺服電機 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
