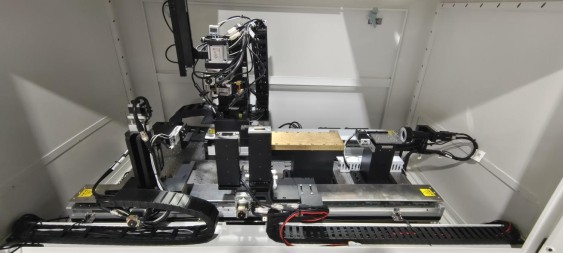

| 設備功能：實現對反射鏡的自動化拾取、姿態識別、光斑耦合、點膠及UV固化，具備大行程耦合能力。 |
| 技術特點： |
| ?高速高精度直線電機驅動：最高250mm/s速度，100nm的耦合精度。 |
| ?高精度探底：采用高精度位移傳感器，探底精度高（1um靈敏度）、速度快。 |

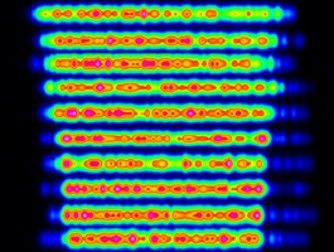

?光斑排布耦合方式：采用小電流加電，通過遠近場光斑的位置對反射鏡角度進行耦合，保證輸出光排列整齊同時光線平行，適用于光斑占比要求高、不適宜用大電流耦合、器件結構簡單的器件（比如藍光半導體器件）
|
| ?功率-占比復合耦合方式：直接大電流方式耦合功率，通過工藝摸索，采用階梯電流+電動光闌的復合耦合，實現功率最大化同時控制光斑在聚焦鏡前排布整齊，從而實現高光束質量（占比）。 |
?高工作節拍和效率：高速高精度直線電機耦合軸，速度、節拍快，同時耦合軸與加電&UV軸分離，在UV固化到合適時復用取料時間，整體時間最快約為80s左右(測試條件：3個電流點，24A加電模式下，40固化時間)。
|
| ?支持數據上傳中控、MES系統，支持Python二次開發 。 |
| 參數設備 | 設備型號 | HS-MIRS-XXX |
| 運動軸數 | 12軸 |
| 電源 | AC 220V 50/60Hz 1000W兩相電 |
| 氣壓源 | 0.5-0.7MPa壓縮空氣，-90kPa |
| 設備重量 | 450kg |
| 設備尺寸（不含信號燈） | 1500*900*1700（寬-深-高，單位mm） |
|
| 系統組成 | 耦合系統 | 3維高精度直線電機+2維角度滑臺 |

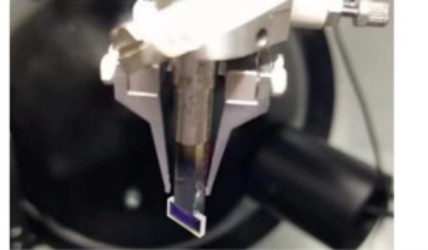

| 夾持系統 | 真空吸附 |
| 電流源 | 電壓/電流分辨率：1mV/1mA 電壓/電流范圍：0-36V/0-30A
控制方式：程控 |
| UV固化 | 波長：365nm 照射頭數：2
光強：≥1000mw/cm2 |
| 點膠機 | 氣動點膠機，點膠重復精度：±0.01% |
| 視覺系統 | 側試視覺 |
| 光斑分析儀（選配） | 光斑相機/光束分析儀（根據客戶芯片發光情況定） |
| 積分球（選配） | 最大支持100W功率輸入 |
|
| 主要運動平臺參數 | 耦合系統 | X軸 | Y軸 | Z軸 | θY | θZ |
| 行程 | 630 | 70 | 70 | ±4° | ±180° |
重復定位精度
（耦合區域） | ±0.1um | ±0.005° | ±0.01° |
| 驅動方式 | 直線電機驅動光柵尺閉環反饋 | 步進電機 | 伺服電機 |
| 說明：設備技術參數依據具體客戶需求可能會有改變，上述參數僅供參考 |
